一、产品描述

mtVision是麦斯时代公司推出的基于最新技术的工业物联网云平台，可以快速提供基于Web的生产运营管理，能源管理，设备运维管理以及各类物联网解决方案。

平台基于最稳定的跨平台引擎，支持Windows& Linux系统，高性能原生模块和支持工业物联网的现代网络技术构建而成。它基于.NET Core框架，支持全新的H5图形渲染引擎，使用了高质量的SVG矢量图形，并提供了支持动态3D图形的新一代图形库。它集成基于HTML5的Web客户端技术和适用于Android和iOS的APP。

平台使用最新的内存及时序数据库和云技术以及IoT技术来收集和发布数据，可连接各种工业设备、控制系统、多种工业通讯协议、实时历史数据库、时间序列数据库、关系数据库、HMI/SCADA、DCS等数据源，并提供基于OPC信息模型数据的客户端-服务器系统网络架构，使用OPC Classic & UA标准来确保开放性和可扩展性。

平台集成数据采集、存储、计算、统计分析、数据挖掘、报警推送、2D/3D展示、移动应用等完整能力，实现对工业现场的生产数据、设备运行状态及能源使用的实时监控和分析，提供企业满足生产运营、设备可视化的业务需求。

mtVision部署方式灵活，支持多工厂分布式部署；平台支持部署在企业私有云或公有云，满足工业互联网/物联网的移动APP需求，支持平板电脑、智能手机（Android、IOS）等智能设备，帮助企业随时随地掌控生产及设备运营状态，为生产管理者提供决策支持。

依托于mtVision强大的平台能力，可快速实现以下各种应用场景：

• 智能制造生产管理系统
• 智慧城市/社区/农业/水务系统
• 设备/能源管理系统
• 厂级监控系统
• 安全管理系统
• 远程监控中心
• 远程设备运维平台
• 工程项目管理平台
• 工业大数据平台
• 现场指挥中心

二、系统架构

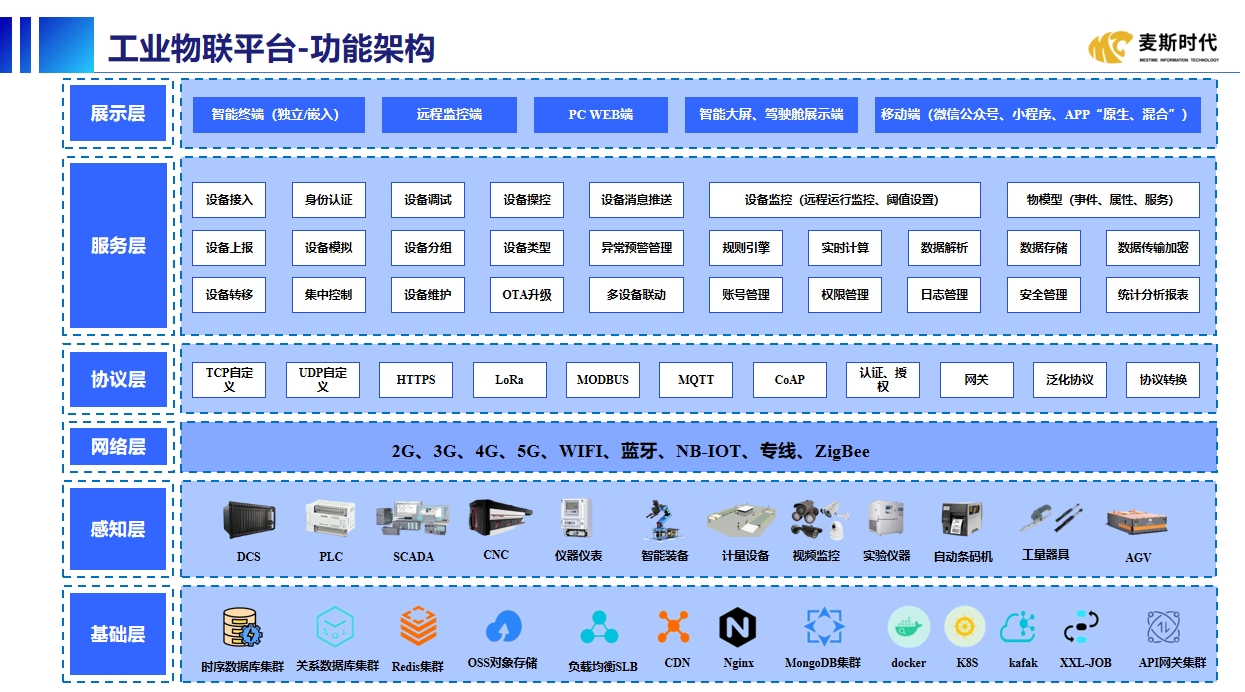

1.技术架构

mtVision工业物联网云平台的技术架构是基于云设计的模块化管理，采用的数据缓存机制，并且支持多种数据接入方式。

主要涵盖了组态平台mtDraw、云网关mtGateway/mtAgent、报警管理软件mtAlarm、实时历史数据库mtHistorian等组件。

mtVision平台将系统云部署、现场数据采集、现场控制系统实时监控、大数据分析融为一体，协同化实时处理各个环节，准确、简洁、高效地解决了传统现场管理系统的痛点。

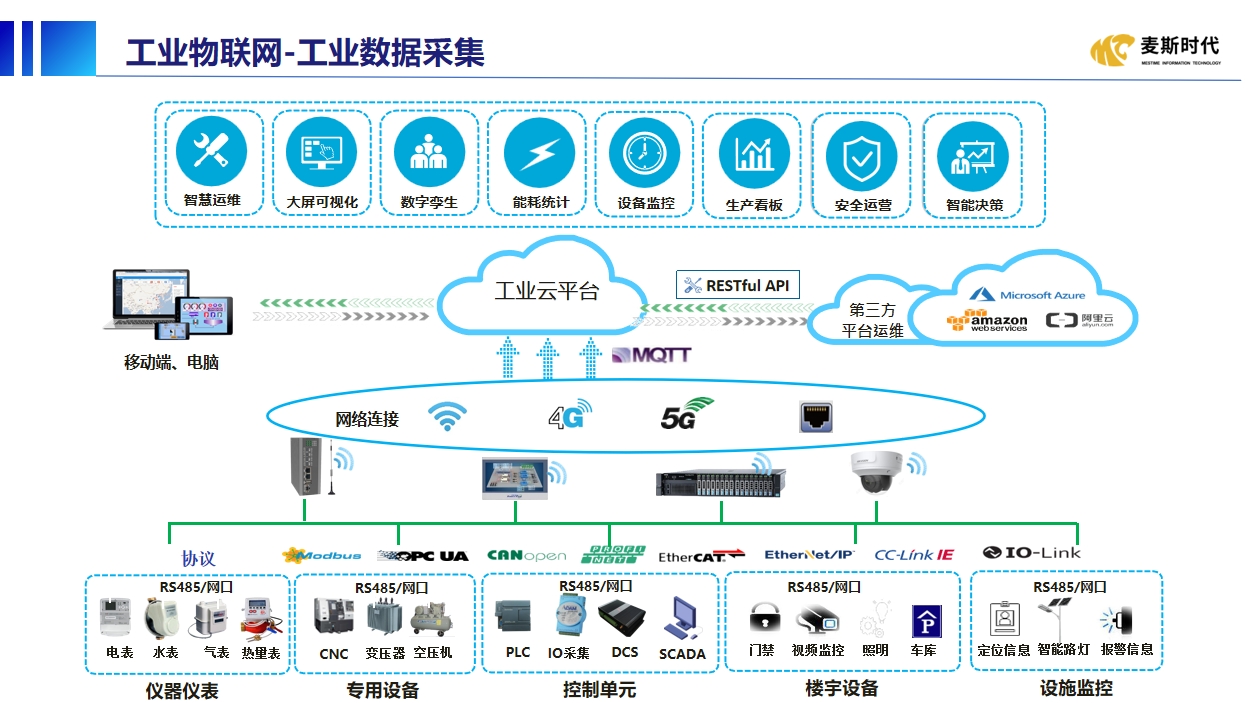

2.网络架构

mtVision平台的网络架构分为客户端层、云部署层、数据采集层。

客户端层包括移动端（Web、Android APP），PC端（Web页面）。

云部署层包括私有云、阿里云、亚马逊云、华为云等。

数据采集层包括云平台网关（Internet、4G/5G）,采集服务器（Internet）。协议支持有Modbus、OPC UA/DA等，设备支持有PLC、传感器、第三方系统等。

3.应用架构

mtVision平台的应用架构分为设备层、服务器层、展示层。

设备层通常采用电表，压缩空气、蒸汽、水等流量计，仪表使用串口服务器/以太网关相连，系统集成使用Http接口协议交互数据。

服务器层用串口服务器连接各仪表的分串口服务器，光纤收发器连接各仪表的分站光纤收发器，核心交换机把串口服务器、光纤收发器、平台服务器、数据服务器和防火墙相连，平台服务器部署mtVision工业物联网平台，数据服务器部署数据采集服务、归档服务、报表服务、计算服务、报警服务、实时历史数据库和平台配置数据库等，防火墙连接以太网与核心交换机，配置端口、路由等安全策略，保证工控网内设备数据安全。

展示层指操作员站、办公室各客户端以浏览器方式访问mtVision平台，不需要安装任何插件。

三、产品价值体现
